Расчёт горючей массы изоляции

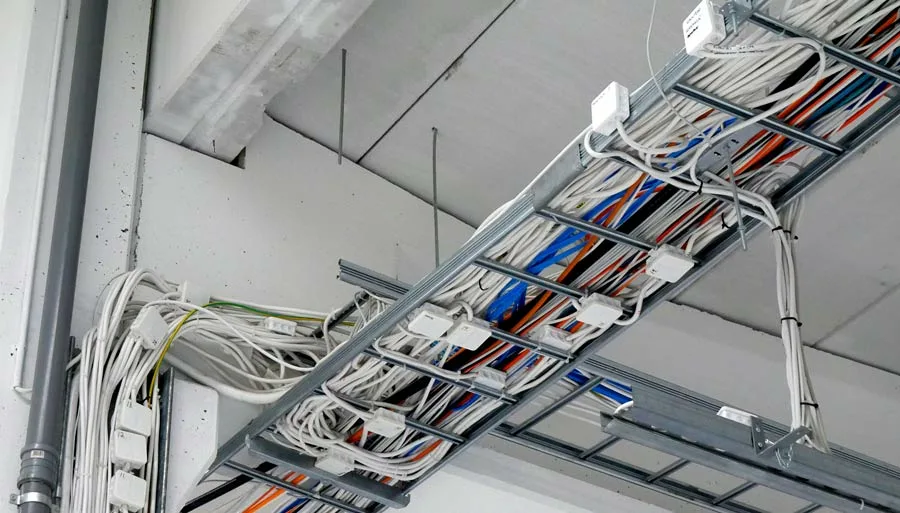

кабелей в запотолочном пространстве
Обоснуем объем горючей массы на метр кабельной линии. Поможем законно избежать дорогостоящего монтажа систем автоматического пожаротушения (АУПТ) и сигнализации (АПС) за подвесными потолками.
Требования к запотолочным пространствам
Согласно п. 10 таблицы А.2 СП 486.1311500.2020 пространства за подвесными потолками при прокладке в них воздуховодов, трубопроводов с изоляцией из материалов горючести Г1-Г4, а также кабелей (проводов) типа «НГ» подлежат обязательному оборудованию системами противопожарной защиты в зависимости от объема горючей массы.
Требуется АПС (Сигнализация): если общий объем горючей массы кабелей (проводов) типа НГ составит от 1,5 до 7 литров на метр кабельной линии (КЛ).
Требуется АУПТ (Пожаротушение): если общий объем горючей массы составит более 7 литров на метр кабельной линии (КЛ), в том числе при совместной прокладке.
Монтаж пожаротушения за потолком — крайне сложный и дорогой процесс. Расчёт горючей массы — единственный способ доказать инспектору, что ваши объемы не превышают критических значений.
Когда системы защиты не требуются?
СП 486.1311500.2020 чётко регламентирует случаи, когда пространства за подвесными потолками автоматическими установками не оборудуются.
Системы не монтируются:
- а) при прокладке кабелей в стальных трубах или стальных сплошных коробах с открываемыми сплошными крышками;
- б) при прокладке трубопроводов с изоляцией группы горючести НГ и Г1 (воздуховоды согласно СП 7.13130 допускаются только из НГ и Г1);
- в) при прокладке одиночных кабелей (проводов) для питания цепей освещения и организации структурированной кабельной сети;
- г) при прокладке кабелей с общим объемом горючей массы менее 1,5 л на 1 м кабельной линии за подвесными потолками из материалов НГ и Г1.
Обоснование по пункту «Г»
Именно на основании пункта «г» мы проводим расчёт. Наша задача — математически доказать, что объем горючей массы в вашем запотолочном пространстве не превышает порог в 1,5 литра на метр.
- Проводим расчёт для каждого запотолочного пространства, ограниченного строительными конструкциями (в пределах помещения).
- Учитываем тип, сечение и фактическое количество проложенных кабельных трасс.
Результат:
По результатам расчёта мы официально определяем (и подтверждаем документально) отсутствие необходимости оборудования данных зон системами противопожарной защиты.
Какие данные потребуются от вас?
Чтобы наши инженеры смогли точно высчитать массу горючей изоляции на 1 метр линии, нам потребуется проектная или исполнительная документация (обычно это раздел ЭОМ, СС, АПС):
- Кабельный журнал (или спецификация с указанием марок кабелей, количества жил и их сечения).
- Планы прокладки трасс с привязкой к помещениям, чтобы определить совместную прокладку.
- Планы потолков / Разрезы для понимания границ запотолочного пространства.
- Паспорта/Сертификаты на применяемый кабель (при наличии, для точного определения массы пластиката).
Что вы получаете на руки?
По итогу нашей работы вы получаете юридически и технически значимый документ, который защитит вас от претензий инспекторов ГПН и сэкономит бюджет.
Официальное заключение
Технический отчёт с подробными расчётами по каждому выделенному помещению, оформленный по всем правилам.
Чёткий и однозначный вывод
В заключении будет прописан обоснованный вывод об отсутствии необходимости оборудования запотолочного пространства АПС или АУПТ.
Ваша главная выгода
Стоимость нашего расчёта в десятки и сотни раз ниже, чем проектирование, закупка оборудования и монтаж системы пожаротушения за уже закрытыми подвесными потолками.
Нормативная база
документы, на которые мы опираемся при расчётах
- СП 486.1311500.2020 «Системы противопожарной защиты. Перечень зданий, сооружений, помещений и оборудования, подлежащих защите автоматическими установками пожаротушения и системами пожарной сигнализации» (таблица А.2);
- СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» (требования к горючести изоляции воздуховодов);
- Федеральный закон от 22.07.2008 г. № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» (определение типов кабелей и показателей пожарной опасности);
- Технические паспорта и сертификаты соответствия заводов-изготовителей кабельной продукции.
